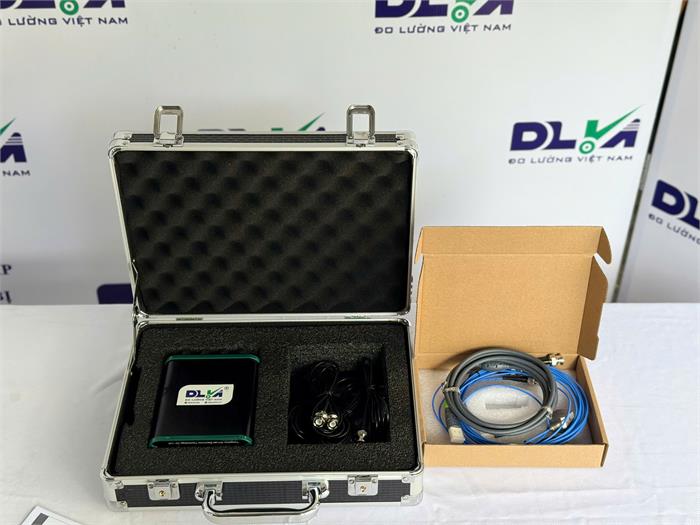

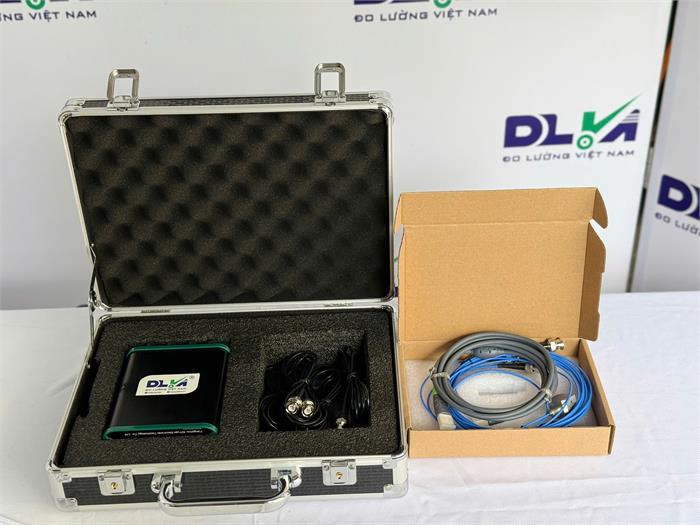

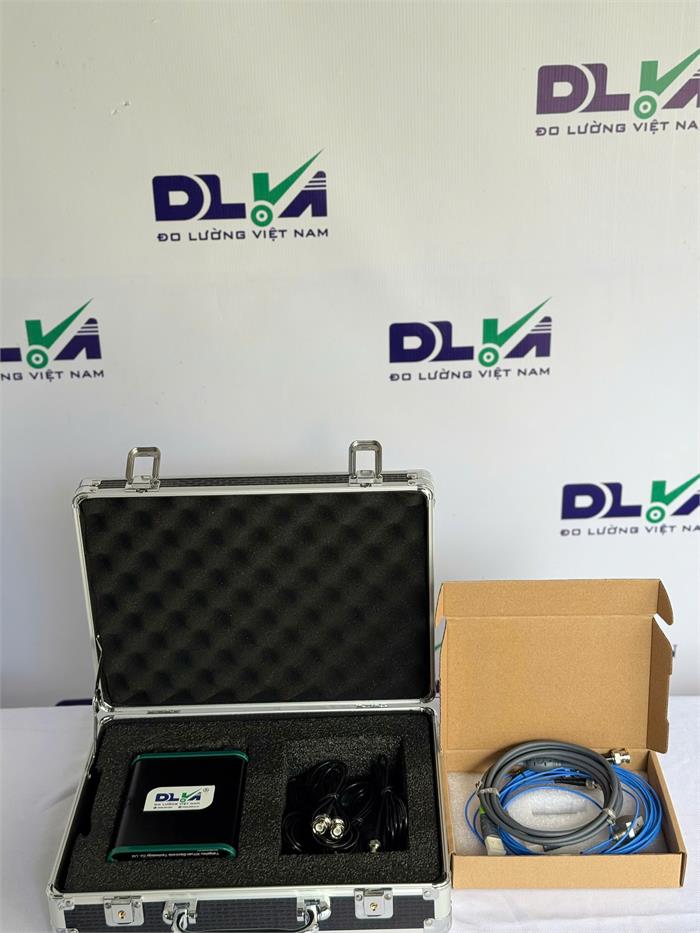

BỘ KIỂM TRA DAO ĐỘNG XIYUAN

Mã SP SKU00238

Bộ kiểm tra dao động Xiyuan là thiết bị chuyên dụng dùng để đo và phân tích dao động công trình như cầu, sàn bê tông, kết cấu thép và các hạ tầng xây dựng khác. Thiết bị cho phép xác định biên độ, tần số và chu kỳ dao động với độ chính xác cao, đáp ứng tiêu chuẩn TCVN, ASTM, ISO. Nhờ thiết kế nhỏ gọn, dễ sử dụng, bộ kiểm tra dao động Xiyuan phù hợp cho cả thí nghiệm trong phòng và kiểm tra ngoài hiện trường. Đây là giải pháp lý tưởng giúp kỹ sư, nhà thầu và đơn vị quản lý công trình đánh giá chính xác tình trạng kết cấu, đảm bảo an toàn, tối ưu chi phí bảo trì và nâng cao tuổi thọ công trình.

Tư vấn mua hàng0983.838.165

Bộ kiểm tra dao động Xiyuan – Giải pháp đo dao động công trình chính xác

Giới thiệu bộ kiểm tra dao động Xiyuan

Trong xây dựng hiện đại, an toàn công trình luôn là ưu tiên hàng đầu. Một trong những yếu tố ảnh hưởng trực tiếp đến tuổi thọ và sự ổn định của công trình chính là dao động cơ học.
Bộ kiểm tra dao động Xiyuan được thiết kế chuyên dụng để đo dao động nhịp cầu, tần số rung động và biên độ dao động của các kết cấu xây dựng như cầu, sàn bê tông, kết cấu thép, từ đó giúp kỹ sư có dữ liệu chính xác để đánh giá và đưa ra biện pháp xử lý kịp thời.

Ứng dụng của bộ kiểm tra dao động Xiyuan

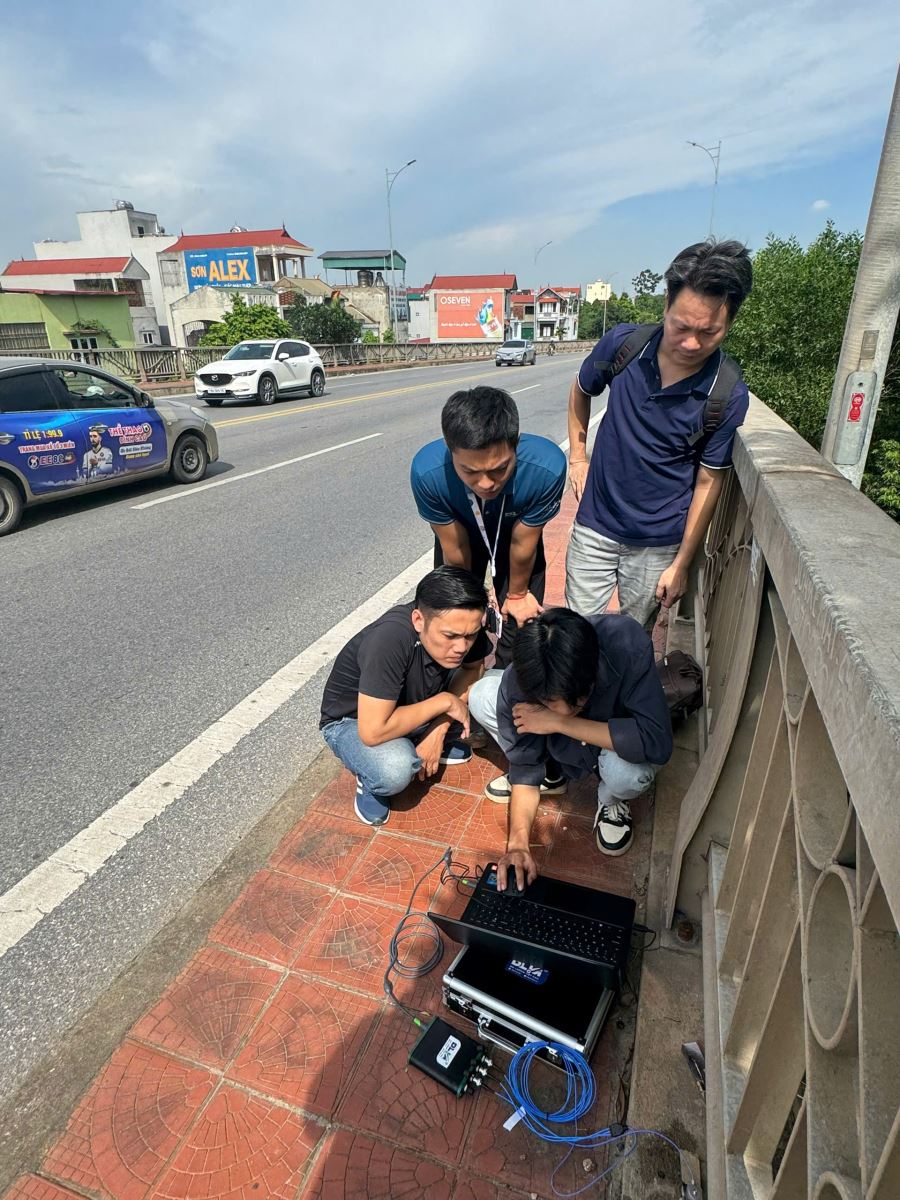

Cầu đường & hạ tầng: kiểm tra dao động cầu treo, cầu bê tông, cầu thép.
Tòa nhà & kết cấu cao tầng: đo dao động sàn, khung thép, kết cấu bê tông cốt thép.
Địa kỹ thuật: theo dõi dao động nền đất, khảo sát độ ổn định công trình.
Giảng dạy & nghiên cứu: sử dụng trong trường đại học, viện nghiên cứu chuyên ngành.
Giám sát an toàn công trình: phát hiện dao động bất thường để kịp thời cảnh báo.

Đặc điểm nổi bật của thiết bị

Độ chính xác cao: trang bị cảm biến dao động tiên tiến.
Kết nối linh hoạt: có thể truyền dữ liệu về máy tính để phân tích.
Thiết kế gọn nhẹ: thuận tiện mang ra hiện trường.
Đo lường đa dạng: biên độ, tần số, chu kỳ dao động.
Phần mềm hỗ trợ: hiển thị dữ liệu trực quan, dễ phân tích.

Thông số kỹ thuật chi tiết

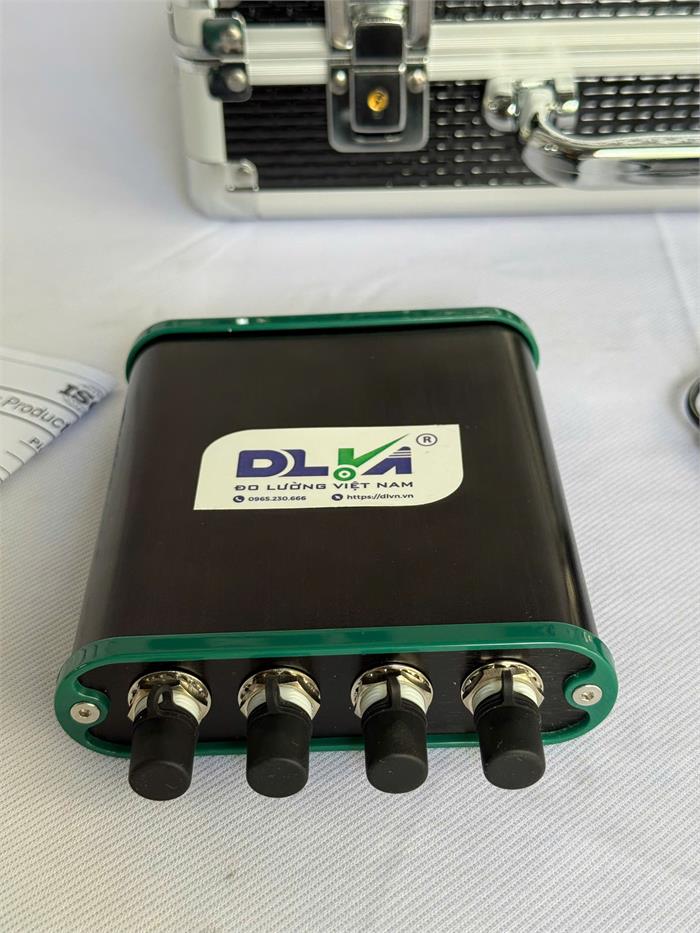

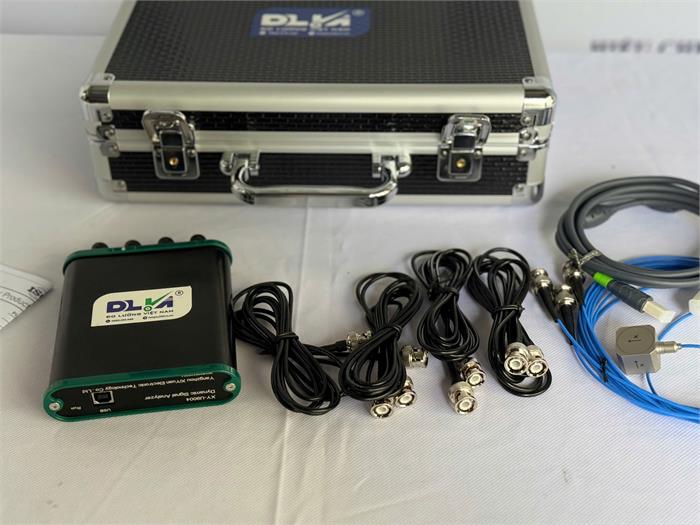

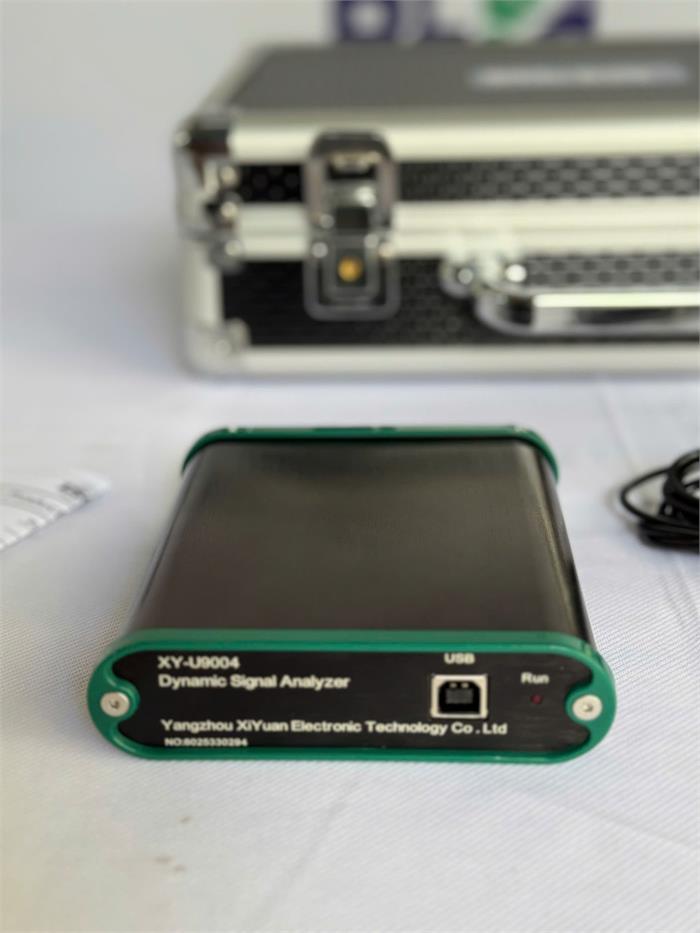

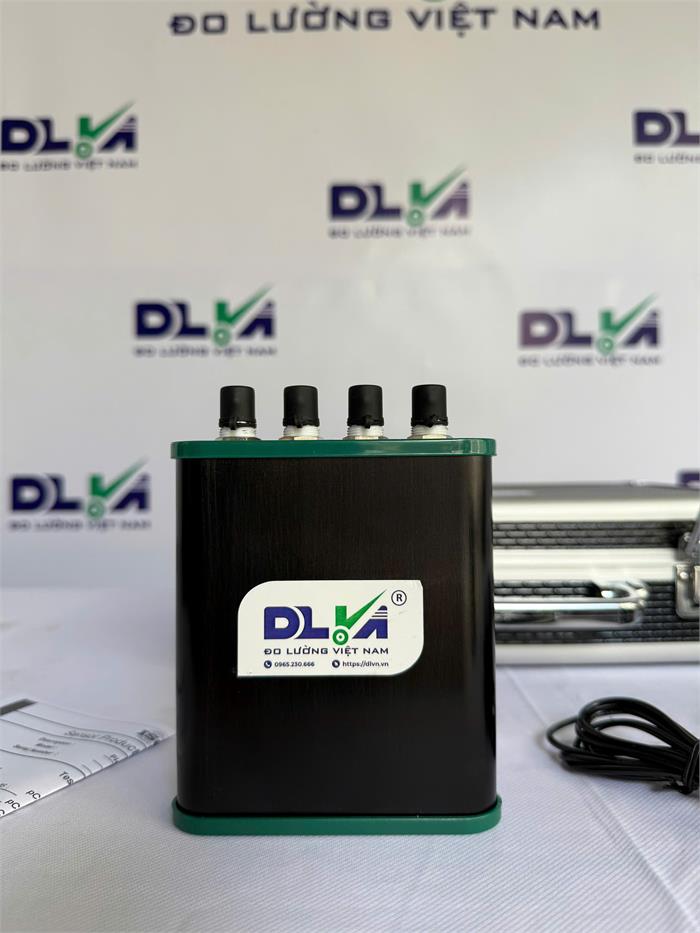

Thiết bị thu thập tín hiệu XY-U9004

Thông số kỹ thuật

- Số kênh: 4

- Độ phân giải A/D: 24 bit

- Loại đầu vào: Điện áp / IEPE (tùy chọn: Điện áp / IEPE)

- Nguồn kích IEPE: 4 mA / 24 V

- Dải tín hiệu đầu vào (điện áp/IEPE): ±10 VPEAK

- Băng thông tín hiệu đầu vào:

+ Điện áp: DC ~ 50 kHz (−3 dB)

+ IEPE: 0,3 Hz ~ 50 kHz (−3 dB)

- Bộ lọc: Bộ lọc số chống nhiễu đa chế độ (tự động điều. chỉnh theo tần số lấy mẫu)

- Độ khuếch đại bên trong: ×1, ×10, ×100

- Độ chính xác: Điện áp / IEPE: ≤ 0,5%

- Tần số lấy mẫu tối đa: 128 kHz/kênh (song song, đồng. bộ)

- Giao diện truyền dữ liệu: USB 2.0

- Kích thước (mm): 110 (W) × 30 (H) × 126 (D)

- Trọng lượng: 300 g

- Nguồn cấp: USB cấp nguồn trực tiếp / 50 Hz hoặc 110 V 60 Hz

Cảm biến gia tốc

model: A23F1000

* Đặc điểm nổi bật

- Đo ba trục: Có thể đo đồng thời theo 3 phương X, Y, Z

- Tích hợp tiền khuếch đại IEPE bên trong

- Đầu ra chuẩn 1/4-28, 4 chân

* Đặc tính động học

+ Dải đo (giá trị cực đại): ±5 g

+ Độ nhạy theo trục (25℃): ±5% – 1000 mV/g (160Hz)

+Dải tần số đáp ứng (±1 dB): 0,5 – 1.000 Hz

+ Tần số cộng hưởng lắp đặt: ≥ 15.000 Hz

+ Độ nhạy ngang: ≤ 5%

* Đặc tính điện

+ Điện áp kích thích: 18 – 28 VDC (nguồn dòng hằng)

+ Dòng kích thích: 2 – 10 mA

+ Trở kháng đầu ra: ＜100 Ω

+ Ngõ ra toàn thang (cực đại): ±5 V

+ Điện áp bù (Bias): +9 ~ +12 V

* Đặc tính môi trường

+ Nhiệt độ làm việc: -40℃ ~ +120℃

+ Giới hạn va đập (cực đại): ±500 g

+ Đáp ứng theo nhiệt độ: Xem đồ thị kèm theo

* Đặc tính vật lý

+ Cấu trúc: Kiểu cắt (Shear)

+ Vật liệu vỏ: Hợp kim Titan

+ Kiểu đầu ra: 1/4-28, 4 chân

+ Phương pháp lắp đặt: Ren M5 hoặc dán keo

+ Vật liệu áp điện: PZT-5

+ Khối lượng: ~60 g

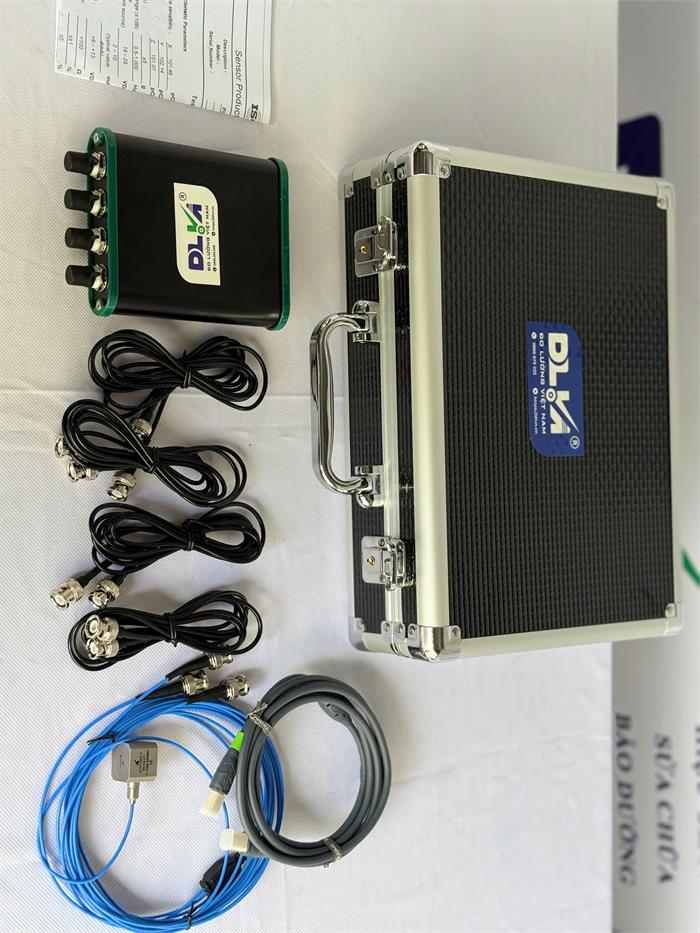

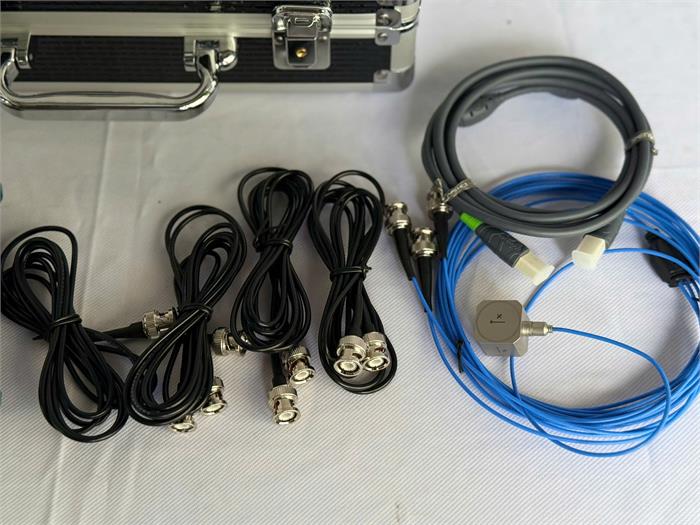

* Phụ kiện kèm theo

+ Bu lông lắp đặt M5

+ Cáp tín hiệu: đầu nối 1/4-28 bốn chân sang 3 BNC

+ Cáp 4 lõi chống nhiễu dài 2 mét

Phần mềm hệ thống thu thập và phân tích tín hiệu dao động XY9800A

- Phần mềm lập trình bằng C++, kiến trúc module plug-in, ổn định và mở rộng tốt.

- Hỗ trợ cả chế độ trực tuyến (online) và hậu xử lý (post-processing), có thể chuyển đổi linh hoạt.

- Hỗ trợ quản lý dữ liệu dạng dự án, thư mục giải pháp.

- Quản lý cảm biến tập trung, hỗ trợ cảm biến TEDS ảo.

- Hỗ trợ đa ngôn ngữ (tiếng Trung, tiếng Anh), người. dùng có thể thêm bản dịch riêng.

- Kết nối được với nhiều thiết bị phân tích tín hiệu khác. nhau.

- Cho phép thiết lập nhiều thông số: kênh đo, tốc độ làm. mới đồ thị, định dạng lưu trữ (ASCII, UFF58, MatLab, WAV…).

- Hỗ trợ nhiều phương pháp lấy mẫu:

- Dạng dao động ký (oscilloscope).

- Kích hoạt thủ công.

- Kích hoạt bằng tín hiệu.

- Ghi liên tục.

- Kích hoạt định thời (timer).

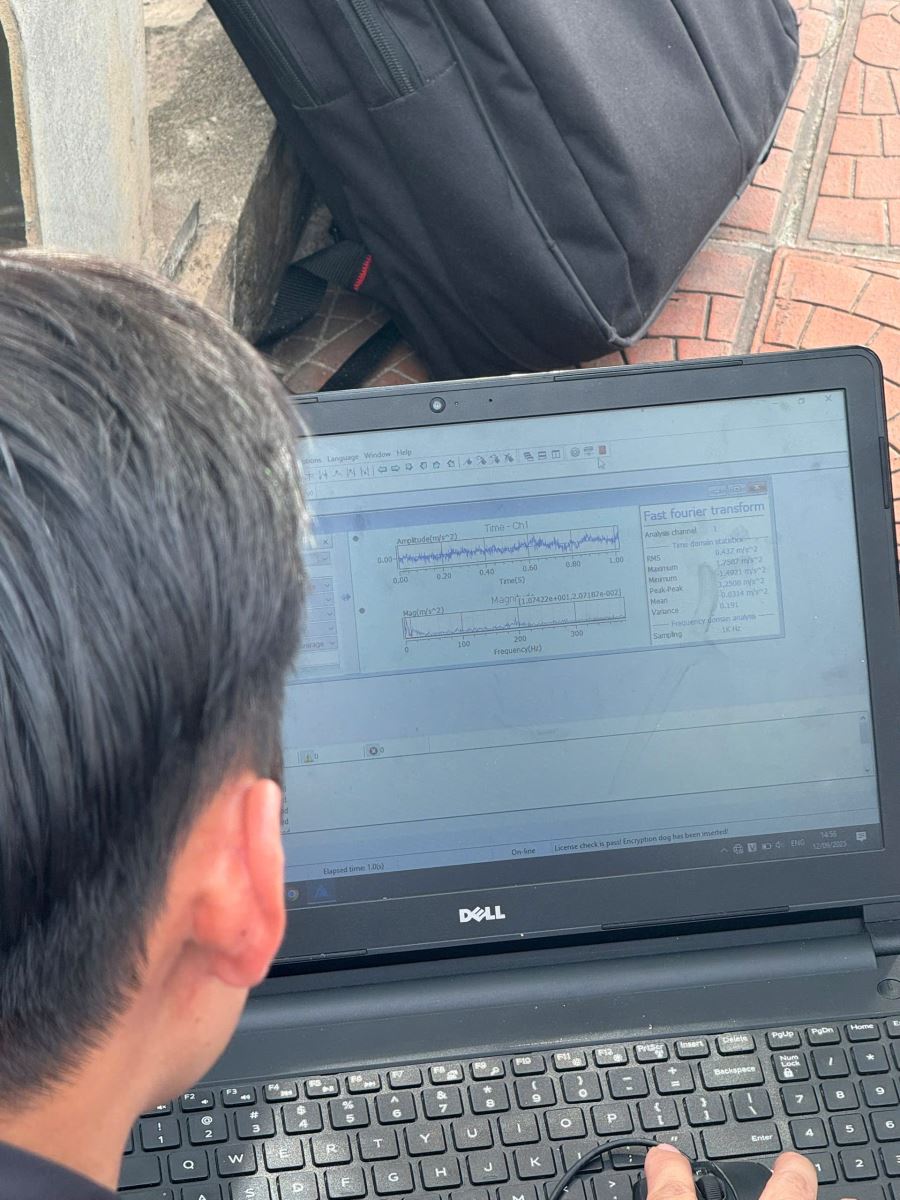

- Phân tích đa dạng trong miền thời gian và miền tần số: FFT, phổ công suất, hàm truyền, tốc độ máy quay, thống kê (giá trị max, min, rms, phương sai, hệ số đỉnh…).

Lợi ích khi sử dụng bộ kiểm tra dao động Xiyuan

Đảm bảo an toàn công trình: kịp thời phát hiện dao động nguy hiểm.
Tiết kiệm chi phí bảo trì: chỉ bảo dưỡng đúng lúc cần thiết.
Gia tăng tuổi thọ công trình: giúp kết cấu ổn định lâu dài.
Đáp ứng tiêu chuẩn quốc tế: dữ liệu tin cậy, sử dụng trong các báo cáo nghiệm thu.

Vì sao nên chọn mua tại Đo Lường Việt Nam?

Thương hiệu uy tín: ĐLVN là nhà cung cấp thiết bị thí nghiệm hàng đầu.
Sản phẩm chính hãng: nhập khẩu trực tiếp, đầy đủ CO, CQ.
Dịch vụ toàn diện: tư vấn, lắp đặt, đào tạo, bảo trì.
Đội ngũ kỹ thuật chuyên nghiệp: sẵn sàng hỗ trợ 24/7.
Kho hàng sẵn có: giao hàng nhanh trên toàn quốc.

Kết luận

Bộ kiểm tra dao động Xiyuan là thiết bị không thể thiếu trong lĩnh vực kiểm định và giám sát công trình. Với độ chính xác cao, thiết kế gọn nhẹ và khả năng ứng dụng rộng rãi, sản phẩm này là giải pháp tối ưu để đảm bảo an toàn và độ bền vững cho các dự án xây dựng.
